În centralele electrice și rafinăriile petrochimice, condensatoarele sunt componentele de bază ale ciclului termic. Pentru ingineri și managerii de întreținere, două dintre cele mai provocatoare probleme sunt:
Fisurarea prin coroziune sub tensiune (SCC) și oboseala prin vibrații:Efectele combinate ale vibrațiilor fluidelor de-înaltă frecvență și ale apei de răcire bogate în clorură-poate face ca tuburile standard din oțel inoxidabil să se spargă fără avertisment, ceea ce duce la scurgeri catastrofale ale sistemului.
Scalare internă:Suprafețele interioare rugoase (Ra > 1,6 μm) atrag depozitele minerale și biofouling. Acest strat de sol acționează ca izolator, reducând semnificativ eficiența transferului de căldură și crescând consumul de energie.
LaAliaj Gnee, eliminăm aceste riscuri. NoastreASTM B444 Inconel 625tuburile de condensare sunt proiectate pentru zero scurgeri și durabilitate industrială pe termen lung-, asigurându-vă că sistemul dumneavoastră rămâne la o eficiență optimă timp de decenii.
Faceți clic pentru a obține o cotație de produs Inconel 625

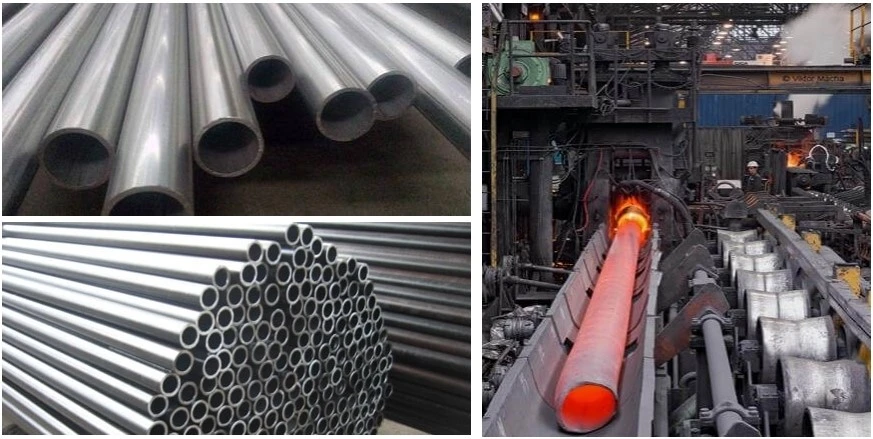

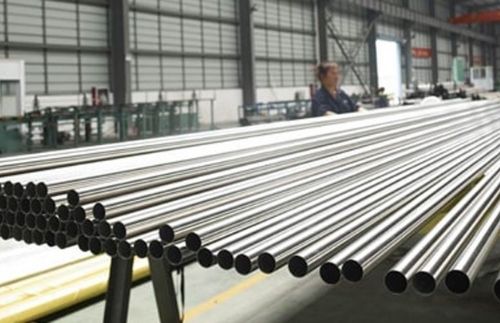

Tuburi decapate tratate cu soluție de condensator ASTM B444 Inconel 625
Tuburi decapate tratate cu soluție de condensator ASTM B444 Inconel 625
Tuburile condensatoare ASTM B444 Inconel 625 (UNS N06625) sunt superaliaje de-nichel-crom de înaltă calitate, concepute pentru a rezista coroziunii localizate (coroziune prin fisuri, coroziune prin pitting) și fisurarea prin coroziune sub presiune în medii marine și de procesare chimică la temperatură înaltă-înaltă-presiune.
Care sunt utilizările Inconel 625?
Inconel 625este un superaliaj de-nichel-crom de înaltă performanță, foarte apreciat pentru rezistența excepțională, rezistența excelentă la coroziune și capacitatea de a rezista la temperaturi extreme, de la temperaturi scăzute la2000 grade F (1093 grade).
1. Prezentare generală a produsului pentru tubul condensator ASTM B444 Inconel 625
| Parametru | Descriere |
|---|---|
| Material | Inconel 625 (UNS N06625) |
| Standard aplicabil | ASTM B444 / ASME SB444 |
| Formular de produs | Tub condensator fără sudură |
| Starea suprafeței | Soluție recoaptă și murată (AP) |
| Condiția de livrare | Gradul 1 – Recoacet (recomandat pentru condensatoare) |
| Aplicații tipice | Condensatoare de suprafata, schimbatoare de caldura, evaporatoare, sisteme de racire cu apa de mare |
| Temperatura maximă de serviciu (sarcină-lagăr) | ~600 de grade |
| Temperatura maximă de serviciu (oxidare) | ~980 de grade |
2. Compoziția chimică a tubului condensator ASTM B444 Inconel 625 (% în greutate)
| Element | Conținut (%) | Cerință standard | Funcție în serviciul condensatorului |
|---|---|---|---|
| Nichel (Ni) | Mai mare sau egal cu 58,0 (Sold) | Mai mare sau egal cu 58,0 | Element de matrice; asigură stabilitate austenitică și rezistență la coroziune |
| Crom (Cr) | 20.0 – 23.0 | 20.0 – 23.0 | Formează peliculă de oxid protector; rezistă la coroziune în apa de răcire |
| Molibden (Mo) | 8.0 – 10.0 | 8.0 – 10.0 | Element de bază– oferă o rezistență remarcabilă la coroziune la gropi și la coroziune |
| Niobiu (Nb) | 3.15 – 4.15 | 3.15 – 4.15 | Consolidarea-soluției solide; stabilizează carburile |
| Fier (Fe) | Mai mic sau egal cu 5,0 | Mai mic sau egal cu 5,0 | Element rezidual |
| Titan (Ti) | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,40 | Întărire suplimentară |
| Aluminiu (Al) | Mai mic sau egal cu 0,40 | Mai mic sau egal cu 0,40 | Întărire suplimentară |
| Carbon (C) | Mai mic sau egal cu 0,10 | Mai mic sau egal cu 0,10 | Cu conținut scăzut de carbon pentru sudabilitate |
| Mangan (Mn) | Mai mic sau egal cu 0,50 | Mai mic sau egal cu 0,50 | Dezoxidant |
| Siliciu (Si) | Mai mic sau egal cu 0,50 | Mai mic sau egal cu 0,50 | Dezoxidant |
| Fosfor (P) | Mai mic sau egal cu 0,015 | Mai mic sau egal cu 0,015 | Asigură duritate |
| sulf (S) | Mai mic sau egal cu 0,015 | Mai mic sau egal cu 0,015 | Asigură lucrabilitate la cald |
| Cobalt (Co) | Mai mic sau egal cu 1,0 | Mai mic sau egal cu 1,0 | Element rezidual |
| Cupru (Cu) | Mai mic sau egal cu 0,07 | - | Cupru scăzut pentru compatibilitate galvanică |
Faceți clic pentru a descărca fișierul PDF din aliaj Inconel 625 acum
3. Dimensiunile tubului condensator ASTM B444 Inconel 625
Dimensiuni standard ale tuburilor condensatorului
| OD (mm) | OD (in) | Grosimea peretelui (mm) | Grosimea peretelui (in) | Ecartament BWG | Serviciu tipic de condensator |
|---|---|---|---|---|---|
| 12.70 | 0.500 | 1.24 | 0.049 | 18 BWG | Mici condensatoare, instrumente |
| 12.70 | 0.500 | 1.65 | 0.065 | 16 BWG | Serviciu general condensator |
| 15.88 | 0.625 | 1.24 | 0.049 | 18 BWG | Condensatoare medii |
| 15.88 | 0.625 | 1.65 | 0.065 | 16 BWG | Condensatoare standard pentru centrale electrice |
| 15.88 | 0.625 | 2.11 | 0.083 | 14 BWG | Condensatoare de inalta presiune |
| 19.05 | 0.750 | 1.65 | 0.065 | 16 BWG | Condensatoare mari |
| 19.05 | 0.750 | 2.11 | 0.083 | 14 BWG | Condensatoare pentru sarcini grele |
| 25.40 | 1.000 | 1.65 | 0.065 | 16 BWG | Condensatoare principale |
| 25.40 | 1.000 | 2.11 | 0.083 | 14 BWG | Condensatoare principale de înaltă presiune |
Toleranțe dimensionale (ASTM B444)
| Parametru | Toleranţă |
|---|---|
| OD (mai mic sau egal cu 25,4 mm) | ±0,05 – ±0,10 mm |
| OD (25,4 – 50,8 mm) | ±0,10 – ±0,15 mm |
| Grosimea peretelui | ±10% – ±12.5% |
| Lungime | ±3 mm |
| Ovalitatea | Mai mic sau egal cu 0,5% din DO |
| Concentricitatea peretelui | Mai mică sau egală cu 10% din grosimea peretelui |
| Corectitudine | Mai mică sau egală cu 1,0 mm/m |
Capetele tubului
| Tip final | Descriere | Utilizarea condensatorului |
|---|---|---|
| Sfârșit simplu | Tăiat pătrat, debavurat | Standard pentru îmbinările tuburilor laminate-la-foi de tub |
| Capăt teșit | Teșit pentru sudare | Pentru îmbinări sudate țevi-la-foi de tub |
| Tăiere de precizie | Toleranță strânsă la lungime | Pentru asamblarea automată a tuburilor |
4. Proprietăți mecanice ale tubului condensator ASTM B444 Inconel 625 la temperatura camerei
| Proprietate | Cerință ASTM B444 | Valoare tipică | Standard de testare |
|---|---|---|---|
| Rezistență la tracțiune, maximă | Mai mare sau egal cu 830 MPa(120 ksi) | 900 – 950 MPa | ASTM E8 |
| Rezistență la tracțiune, curgere (0,2% compensare) | Mai mare sau egal cu 415 MPa(60 ksi) | 450 – 500 MPa | ASTM E8 |
| Elongaţie | Mai mare sau egal cu 30% | 35 – 45% | ASTM E8 |
| Reducerea suprafeței | Mai mare sau egal cu 40% | 50 – 60% | ASTM E8 |
| Duritate (Rockwell B) | Mai mic sau egal cu 96 HRB | 90 – 95 HRB | ASTM E18 |
| Modulul de elasticitate | ~207 GPa | - | ASTM E111 |
| Raportul lui Poisson | 0.29 – 0.30 | - | - |
| Rezistență la impact (Charpy V-notch, RT) | Nu este specificat | Mai mare sau egal cu 60 J (tipic) | ASTM E23 |
5. Rezistența la coroziune a tubului condensator ASTM B444 Inconel 625
| Mediu | Nivel de rezistență | Note |
|---|---|---|
| Apa de mare (Stagnanta) | Excelent | Fără coroziune cu sâmburi sau fisuri |
| Apa de mare (curgătoare) | Excelent | Rezistă viteze > 10 m/s |
| Apa salmastra | Excelent | Rezistență ridicată la cloruri |
| Apă dulce | Excelent | Fără coroziune generală |
| Apa de mare clorinata | Excelent | Rezistent la atacul clorului |
| Apă poluată | Excelent | Rezistent la sulfuri și alți contaminanți |
| Amoniac | Excelent | Fără fisurare prin coroziune sub tensiune |
| Hidrogen sulfurat (H₂S) | Excelent | Potrivit pentru serviciu acru |
6. Aplicații pentru tubul condensator ASTM B444 Inconel 625

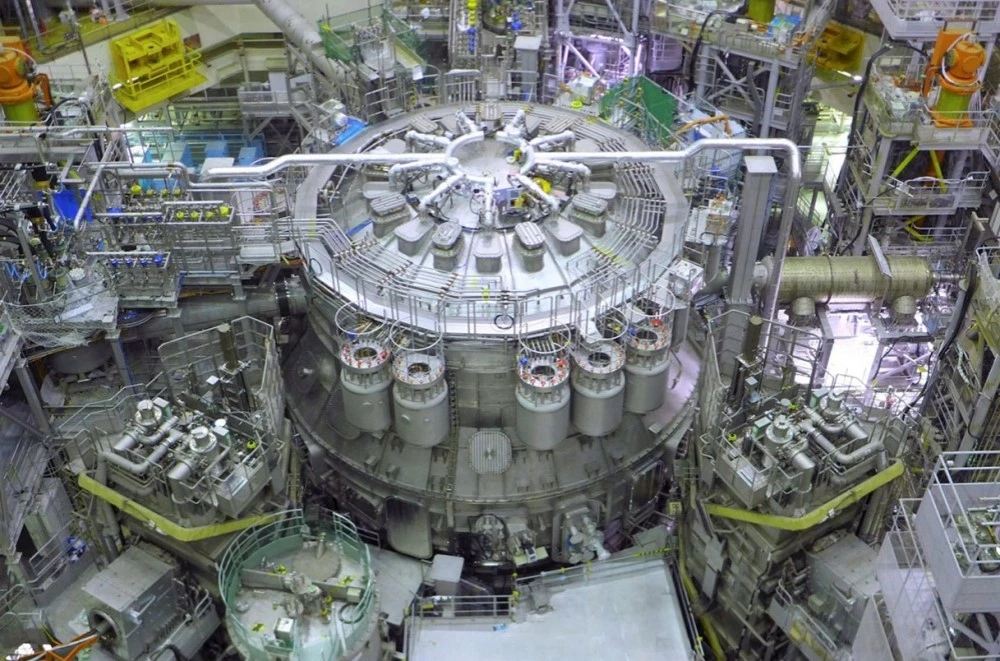

Centrale nucleare:Buclele condensatorului primar și secundar care necesită siguranță zero-defecțiuni.

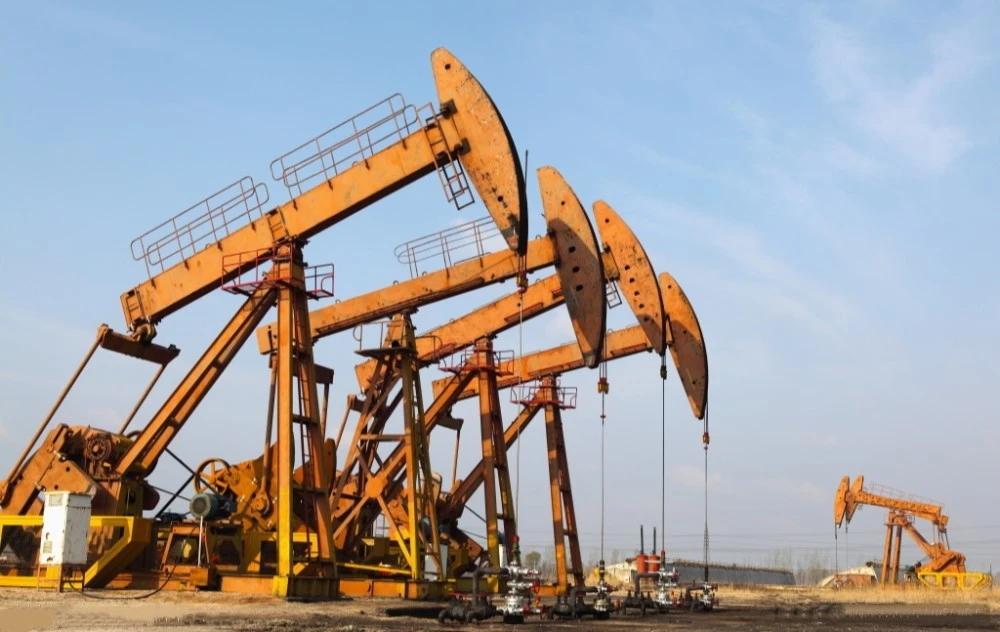

Rafinării petrochimice:Schimbătoare de căldură care manipulează medii corozive fierbinți, de{0}}înaltă presiune.

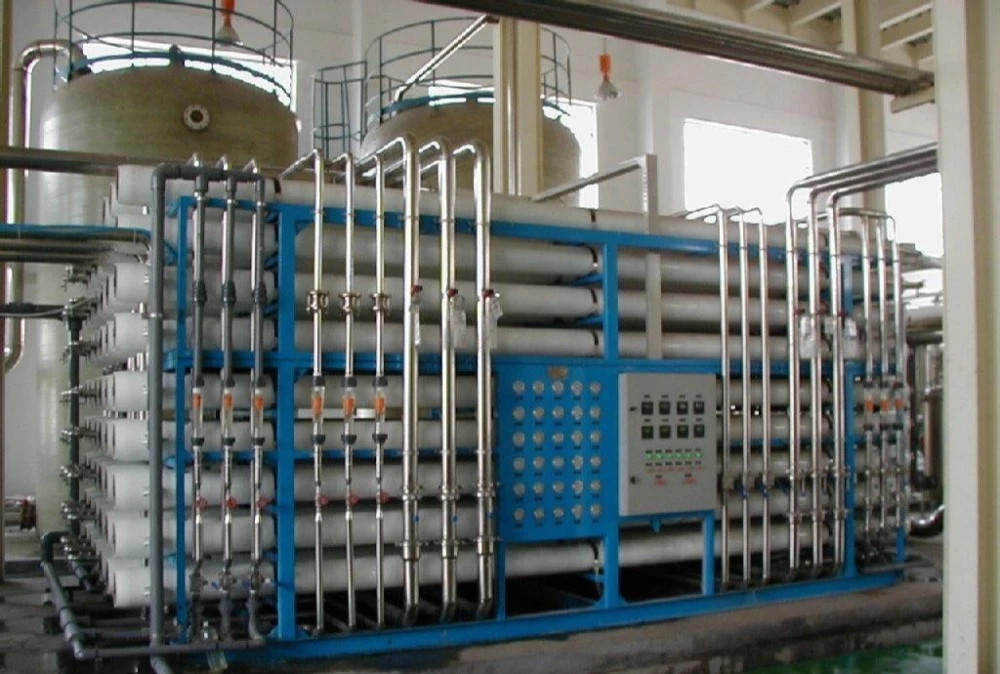

Instalatii de desalinizare:Încălzitoare de saramură și sisteme de răcire cu{0}}salinitate ridicată.
Inginerie maritimă:Distribuitoare submarine și schimbătoare termice{0}}zonă splash.
7. ASTM B444 Inconel 625 Testarea ne-distructivă (NDT) a tuburilor de condensare
| Metoda de testare | Cerinţă | Standard | Criterii de acceptare |
|---|---|---|---|

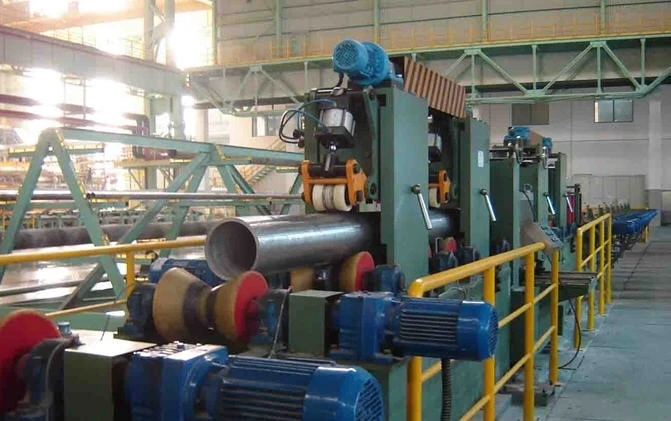

| Testare cu curenți turbionari (ET) | 100% | ASTM E426 | Nu există indicații relevante |

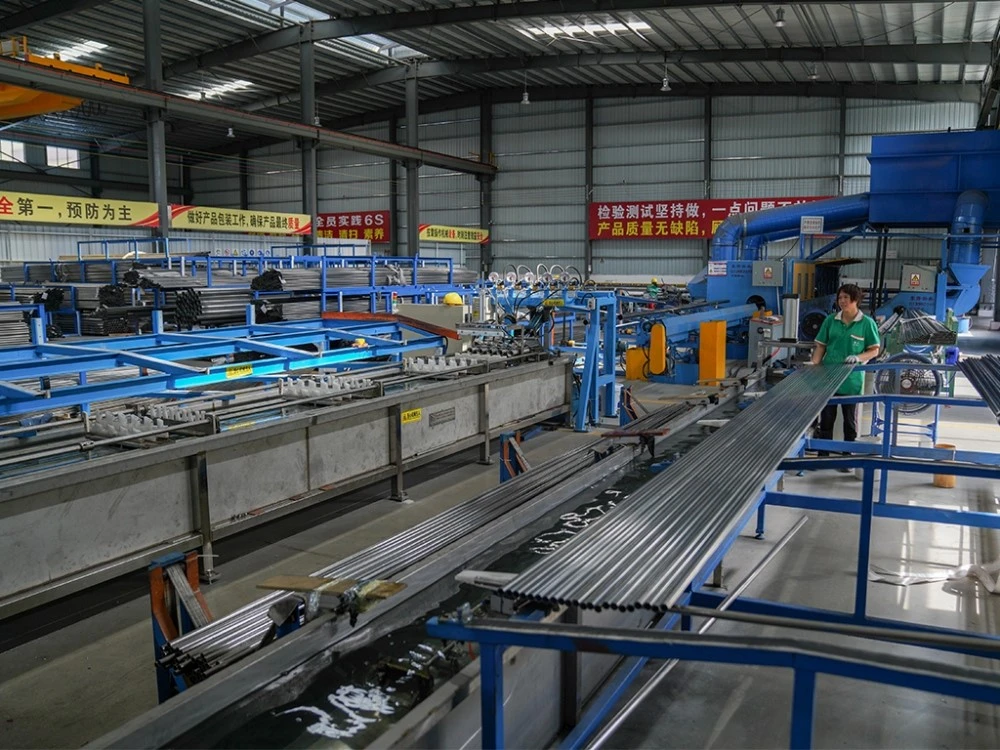

| Test hidrostatic | 100% | ASTM B444 | Fără scurgeri |

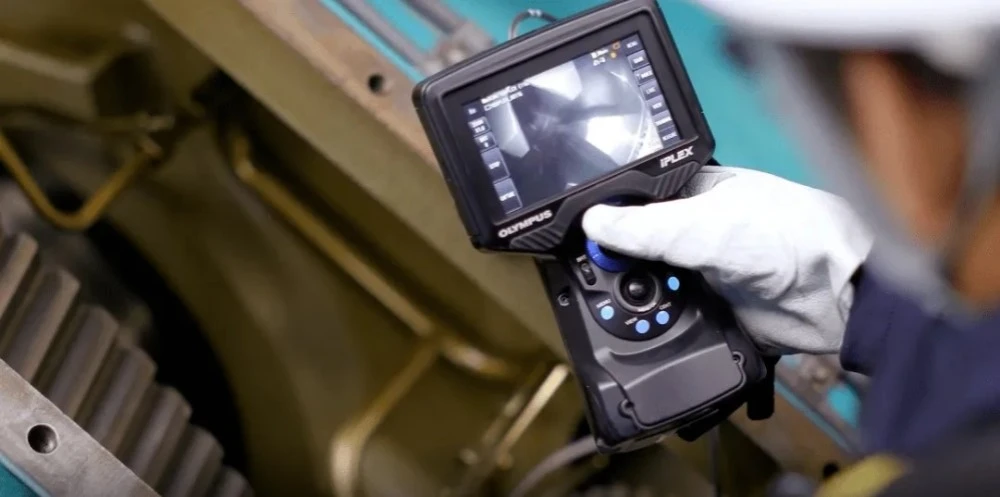

| Inspecție vizuală | 100% | ASTM B829 | Fara defecte de suprafata |
| Inspecție dimensională | 100% | - | În limitele toleranțelor specificate |
De ce să alegeți Gnee ca furnizor de aliaje pe bază de nichel-
✅️Calitate export globală:Deservim companii energetice de nivel 1 din întreaga lume cu materiale care trec fiecare audit internațional.
✅️VIM + VAR Topire:Rafinarea cu dublu-vid asigură zero incluziuni interne, maximizând durata de viață la oboseală cu ciclu mare de-tubulatură.
✅️MTC 3.1 Trasabilitate:Analiza completă a căldurii și rapoartele de testare mecanică incluse cu fiecare transport.
✅️Fabricare personalizată:Oferim îndoire în U-de precizie, tăiere-la-lungime și flanșare pentru a furniza fascicule de tuburi „Gata{-de-instalat”.

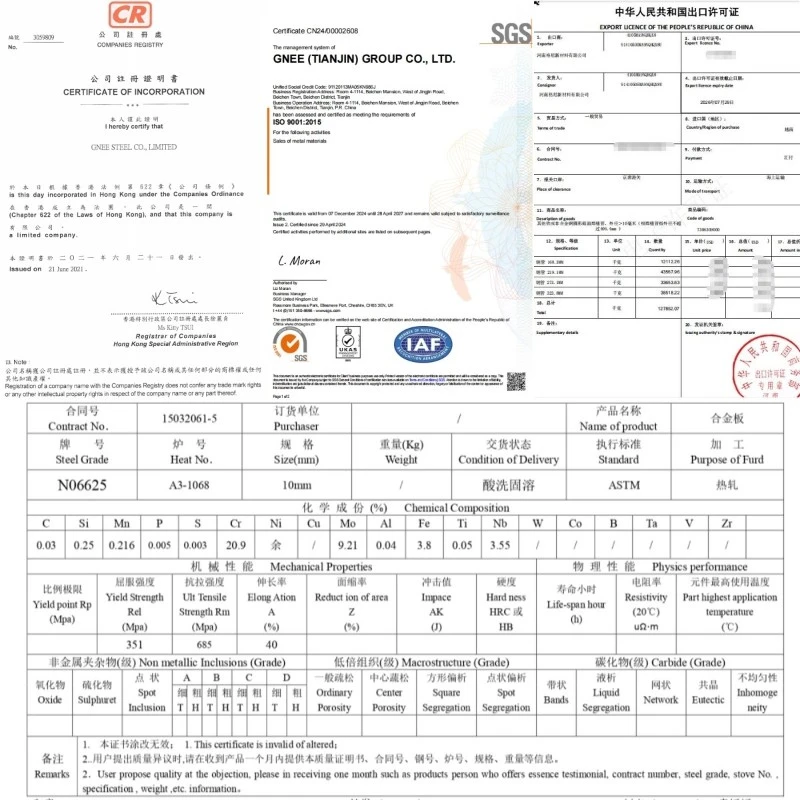

Certificat Gnee Alloy Inconel 625
📦 Ambalare și livrare
ToateAliaj pe bază de nichelprodusele sunt ambalate folosind următoarele metode:
Paleți sau lăzi din lemn
Ambalaj rezistent la umiditate
Etichete cu numărul cuptorului, standard și etichete de dimensiune
Livrat în întreaga lume pe mare, aer sau expres
Gnee Alloy Alloy 625 Ambalare produs
⚒️Echipamente pentru linia de producție Gnee Alloy și testarea produselor
Contactați-ne pentru cea mai recentă cotație de preț de export pentru 625 Alloy
FAQ
Î1: Care este diferența dintre Inconel 625 de gradul 1 și gradul 2 pentru condensatoare?
A: Gradul 1 (recoacet)este standard pentru coroziune generală.Gradul 2 (Soluție recoacetă)este obligatoriu pentru mediile în care sunt necesare rezistență la fluaj și stabilitate peste 600 de grade. Gradul 2 asigură că tuburile tale nu se vor deforma sau nu se vor lăsa pe parcursul anilor de ciclism termic.
Î2: Cum îmi reduce costurile operaționale Ra Mai puțin sau egal cu 0,8μm?
R: O suprafață mai netedă reduce „frecarea pielii” și împiedică ionii minerali să se lipească de peretele tubului. Aceasta are ca rezultatcicluri de curățare mai puțin frecvente, cerințe mai mici de putere de pompare și eficiență termică ridicată susținută.
Î3: Este Inconel 625 mai bun decât Duplex 2205 pentru service la condensator?
A: Da, in high-temperature or extremely acidic environments. While Duplex is good, Inconel 625 (UNS N06625) provides a much higher PREN value (>45) și o viață mai bună la oboseală prin vibrații, făcând-o la maximumSoluție{0}} rentabilăpe termen lung.
Î4: Oferiți reduceri în vrac pentru reviziile majore ale fabricilor?
A: Absolut. În calitate de producător direct, acceptăm programe-MRO (întreținere, reparații și revizii) pe scară largă cuPrețuri cu ridicatași programarea prioritară a inventarului.
