1. Care sunt principalele aplicații industriale și rațiunea de proiectare pentru utilizarea barei rotunde Hastelloy B-2, în special în componente precum arbori și elemente de fixare?

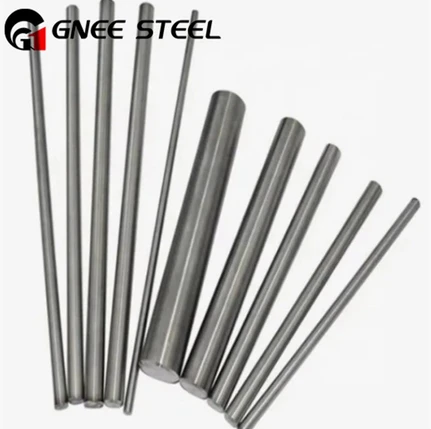

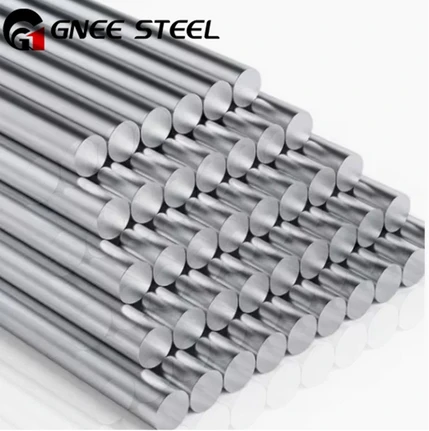

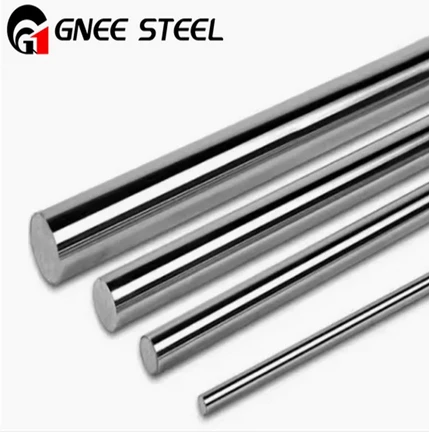

Bara rotundă Hastelloy B-2 este stocul preferat pentru fabricarea componentelor critice rotative și portante în cele mai severe medii acide reducătoare. Utilizarea sa este dictată de combinația dintre profilul său unic de rezistență la coroziune și avantajele mecanice ale factorului de formă a barei rotunde.
Aplicații cheie:
Pompă și arbori agitator: Aceasta este aplicația prin excelență. Bara rotundă B-2 este prelucrată în arbori pentru pompe centrifuge și cu antrenare magnetică care manipulează acizi clorhidric, sulfuric și fosforic fierbinți. Proprietățile izotrope ale barei rotunde prelucrate corespunzător asigură o rezistență uniformă și rezistență la coroziune în toate direcțiile radiale, critice pentru componentele supuse solicitărilor de torsiune și încovoiere.
Tije și garnituri de supapă: pentru supape de control, supape cu șarță și supape de reținere în serviciul acid, bara rotundă B-2 oferă materialul de bază pentru tije și piesele de garnitură interioare, oferind rezistență la uzură și stabilitate dimensională.
Elemente de fixare de -integritate ridicată: știfturile, șuruburile și piulițele prelucrate din bară rotundă B-2 sunt folosite pentru a asambla flanșe și căi de om pe reactoare și coloane care conțin acizi reducători. Consistența barei rotunde este esențială pentru filetare și obținerea unei sarcini adecvate de cleme fără defecțiuni cauzate de fisurarea prin coroziune.
Interne ale mixerului și reactorului: Folosite pentru arborii rotorului, carcasele godeurilor termice și tijele de susținere.
Motivație de proiectare: Geometria rotundă este ideală pentru componentele care se rotesc, sunt supuse unei presiuni uniforme (cum ar fi elementele de fixare) sau necesită prelucrare concentrică precisă. Oferă cea mai eficientă secțiune transversală-pentru a rezista sarcinilor de torsiune, minimizează concentrațiile de tensiuni în comparație cu profilele cu colțuri ascuțite și oferă cea mai mare selecție de dimensiuni standard pentru flexibilitate de proiectare. Când această geometrie este combinată cu rezistența aproape universală a lui B{-2-la acizii neoxidanți, se creează componente care sunt atât robuste din punct de vedere mecanic, cât și durabile din punct de vedere chimic în medii în care oțelul inoxidabil s-ar deteriora rapid.
2. Care este preocuparea metalurgică critică la prelucrarea componentelor din bara rotundă Hastelloy B-2 și cum influențează aceasta parametrii de prelucrare și selecția sculelor?
Preocuparea metalurgică primordială este controlul călirii prin lucru și aportului de căldură localizat pentru a preveni degradarea suprafeței și defectarea sculei. Hastelloy B-2 are o rată de întărire-excepțional de mare datorită matricei sale de nichel-molibden. În timpul prelucrării, materialul de la marginea de tăiere se deformează plastic și se poate întări la peste 400 HB dacă nu este gestionat corect, creând o „piele” întărită care este dificil de tăiat pentru trecerile ulterioare a sculei. În plus, generarea excesivă de căldură poate sensibiliza local materialul la temperaturi care se apropie de intervalul critic de fragilizare, deși acest lucru este mai puțin frecvent la prelucrare mecanică decât la sudare.
Influență asupra parametrilor de prelucrare și selecției sculei:
Selectarea instrumentului:
Material: Folosiți inserții de carbură cu micro-granulație premium, neacoperite sau acoperite cu AlTiN-. Uneltele-de oțel de mare viteză nu sunt potrivite.
Geometrie: Uneltele trebuie să fie ascuțite, cu unghiuri de greblare pozitive (5 grade până la 15 grade) pentru a promova forfecarea asupra arăturii, reducând forțele de tăiere și întărirea prin lucru. Sunt necesare muchii de tăiere puternice, întărite, pentru a rezista la presiunea ridicată.
Parametri de prelucrare (filozofia „Mergi încet, mușcă tare”):
Viteză (SFM): Utilizați viteze de tăiere moderat mici până la medii pentru a gestiona generarea de căldură. Vitezele tipice de viraj variază între 50-150 SFM.
Viteza de alimentare: utilizați rate de alimentare mai mari și consecvente. Un avans mai greu asigură tăiereade mai josstratul-întărit de lucru lăsat de trecerea anterioară. Avansările întrerupte sau așezarea sculei vor accelera dramatic întărirea prin lucru.
Adâncimea de tăiere: Mențineți o adâncime de tăiere substanțială și uniformă. Ar trebui evitate trecerile ușoare de curățare, deoarece au tendința de a lucra-să întărească suprafața fără îndepărtarea eficientă a materialului.
Lichid de răcire: utilizați un flux abundent de lichid de răcire de înaltă{0}}presiune. Funcția sa principală nu este doar răcirea, ci și lubrifierea așchiilor tăiate și îndepărtate, prevenind re-taierea acestora și exacerbând uzura sculei. Livrarea lichidului de răcire prin-unelte este foarte eficientă.
Rigiditate: Mașina-uneltă, suportul piesei de prelucrat (folosind mandrine și centre robuste pentru bara rotundă) și suportul sculei trebuie să fie extrem de rigide pentru a amortiza vibrațiile, ceea ce contribuie la finisarea slabă a suprafeței și la uzura accelerată a sculei.
3. De ce este atât de critică starea de tratament termic „așa cum a fost furnizat-a barei rotunde Hastelloy B-2 și în ce stare specifică trebuie să fie aceasta pentru o performanță optimă?
Bara rotundă Hastelloy B-2 trebuie să fie furnizată și ulterior fabricată din starea de recoacere cu soluție. Acest lucru nu este-negociabil pentru atingerea proprietăților mecanice și a rezistenței la coroziune prevăzute ale aliajului. Motivul constă în sensibilitatea extremă a aliajului la precipitarea fazelor fragile, intermetalice de nichel-molibden (în principal Ni₄Mo).
Problema – Sensibilizare: Când B-2 este răcit lent sau menținut în intervalul de temperatură de aproximativ 550 de grade până la 1050 de grade (1020 de grade F la 1920 de grade F), aceste faze dure și fragile precipită la granițele granulelor. Acest fenomen, numit sensibilizare, are două efecte catastrofale:
Deteriorare severă: materialul își pierde aproape toată ductilitatea și duritatea la impact, devenind predispus la fracturi bruște, fragile.
Pierderea rezistenței la coroziune: limitele de cereale, acum diferite din punct de vedere chimic de matrice, devin locuri preferenţiale pentru atacul coroziv în acizi, ducând la coroziune intergranulară.
Soluția – Recoacere și stingere: procesul de recoacere cu soluție implică încălzirea uniformă a materialului la o temperatură ridicată (de obicei 1065-1120 grade / 1950-2050 grade F), unde toate aceste faze se dizolvă înapoi în soluție solidă. Materialul este apoi stins rapid în apă pentru a „îngheța” această stare omogenă, monofazată și pentru a preveni reformarea precipitatelor pe măsură ce se răcește.
Pentru o bară rotundă, aceasta înseamnă că întreaga secțiune transversală-, de la suprafață la miez, trebuie parcursă prin acest ciclu. O soluție corectă-bară recoaptă va avea ductilitate maximă, rezistență optimă la coroziune și o microstructură consistentă, cu granulație-fină. Orice prelucrare ulterioară la cald (forjare, îndoire) sau sudare va modifica această condiție la nivel local, necesitând fie o nouă recoacere cu soluție completă, fie controale procedurale stricte pentru a minimiza daunele.
4. Într-o analiză a costurilor ciclului de viață pentru o nouă pompă de circulație cu acid sulfuric, cum se compară specificarea unui arbore din bară rotundă Hastelloy B-2 solidă cu utilizarea unui material de calitate inferioară cu o placare sau un manșon de protecție?
Decizia este un caz clasic de cheltuieli de capital inițiale (CapEx) versus-risc operațional pe termen lung și costul total de proprietate (TCO).
Ax bară rotundă solid Hastelloy B-2:
CapEx inițial ridicat: costurile materialelor și de prelucrare de precizie sunt semnificative.
Cost scăzut pe durata de viață și fiabilitate ridicată: este o componentă monolitică, omogenă. Nu există nicio interfață care să se defecteze, nicio placare de uzură și nici un risc de coroziune galvanică. Rata sa de coroziune este previzibilă și foarte scăzută, permițând estimarea exactă a vieții rămase. Întreținerea implică verificări simple dimensionale și de deformare. Poate fi reparat prin prelucrare, dacă este ușor deteriorat. Eșecul, dacă apare, este de obicei gradual.
Arbore din oțel carbon cu placare/manșon:
CapEx inițial mai mic.
Risc ridicat pe durata de viață și operațiuni neprevăzute: Acest design introduce moduri de defecțiune inerente:
Defecțiune de placare: stratul de placare (de exemplu, suprapunerea sudură-a unui aliaj Ni-Mo) poate avea porozitate, fisuri sau grosime neuniformă. Poate fi erodat sau deteriorat de abrazivi din fluid.
Probleme cu manșonul: un manșon detașabil (de exemplu, din PTFE sau ceramică) se poate crăpa, se poate slăbi sau poate crea crăpături care duc la coroziune sub-lapiță a arborelui de bază.
Modul de defecțiune catastrofală: Dacă bariera de protecție este încălcată, oțelul carbon subiacent poate suferi un atac rapid, localizat, ceea ce duce la defectarea bruscă a arborelui și la blocarea potențial catastrofală a pompei.
Justificare: pentru o pompă critică în serviciu continuu care manipulează acid sulfuric concentrat, fierbinte, arborele solid B-2 este aproape întotdeauna justificat. Costul unei singure opriri neplanificate-din cauza defectării puțului - care oprește producția, necesită reparații de urgență și riscă incidente de siguranță/mediu, va depăși prima inițială plătită pentru bara B-2. Arborele B-2 oferă certitudine operațională, întreținere minimă și o durată de viață lungă și previzibilă, rezultând un TCO mai mic pe un orizont de 10-20 de ani.
5. Ce documentație și ce teste specifice de asigurare a calității ar trebui să fie necesare atunci când achiziționați bară rotundă Hastelloy B-2 pentru o aplicație de arbore critică pentru siguranță în serviciul acid?
Achiziția trebuie să depășească un simplu certificat; necesită un dosar de calitate verificabil pentru a asigura integritatea materialului.
Documentatie esentiala:
Certificatul de testare la fabrică (MTC) conform ASTM B335: Acesta este minimul. Acesta trebuie să ofere:
Chimie completă a căldurii: Verificarea conformității cu UNS N10665, în special conținutul de Mo (26-30%) și nivelurile extrem de scăzute de fier și crom.
Proprietăți mecanice: Date de întindere, curgere, alungire și duritate din testele efectuate pe lotul de căldură.
Înregistrarea tratamentului termic: Declarație explicită că materialul a fost tratat cu soluție (cu interval de temperatură) și stins cu apă. Un certificat care menționează doar „Recoacet” este insuficient.
Trasabilitatea materialului: numărul de căldură trebuie să fie marcat fizic pe bară sau pe eticheta pachetului său și să se potrivească cu MTC. Acest lucru permite trasabilitatea completă înapoi la topitura originală.
Testare suplimentară pentru aplicații critice:
Testare cu ultrasunete (UT): pentru arbori, se recomandă cu tărie inspecția cu ultrasunete pe toată-lungimea,-corp complet conform ASTM A388. Aceasta detectează discontinuități interne, cum ar fi conducte, incluziuni sau segregarea liniei centrale, care ar putea acționa ca puncte de inițiere a fisurilor sub încărcare ciclică.
Raport privind dimensiunea granulelor: un raport conform ASTM E112 care confirmă o mărime uniformă și acceptabilă a granulelor (de obicei ASTM nr. 5 sau mai fină). Cerealele grosiere pot reduce rezistența și duritatea.
Studiu de duritate: Teste de duritate (Rockwell sau Brinell) efectuate în mai multe puncte de-a lungul lungimii barei și de la suprafață la miez (pe o probă de testare) pentru a asigura uniformitatea și a confirma starea de recoacere.
Identificare pozitivă a materialului (PMI): după primire, efectuați o scanare XRF portabilă pe mai multe bare pentru a verifica conținutul de nichel și molibden, protejându-vă împotriva unei amestecări catastrofale de materiale-.
Pentru cele mai stricte aplicații (de exemplu, sisteme acide nucleare sau aerospațiale-), pot fi specificate teste suplimentare, cum ar fi testarea coroziunii intergranulare conform ASTM G28 Metoda A, pentru a dovedi în mod concludent că materialul nu are sensibilizare dăunătoare. Specificația de achiziție ar trebui să menționeze în mod clar aceste cerințe.
