1. Care este compoziția și caracteristica fundamentală a unei bare rotunde din oțel aliat 4140 și de ce este forma sa „rotundă” atât de semnificativă din punct de vedere industrial?

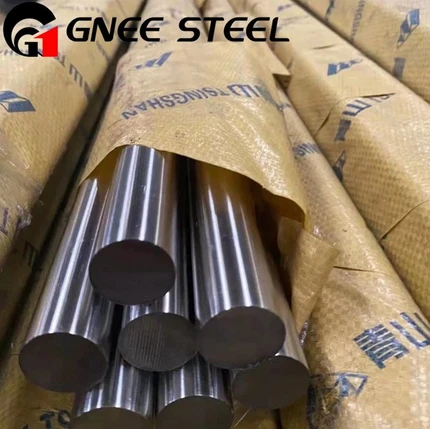

O bară rotundă din oțel aliat 4140 este o bară cilindrică fabricată din oțel de calitate AISI 4140, un oțel cu carbon mediu-crom-molibden (Cr-Mo) versatil și utilizat pe scară largă. Proprietățile sale fundamentale sunt derivate dintr-o compoziție chimică atent echilibrată:
Carbon (0,38-0,43%): acesta este elementul de întărire primar. Oferă carbonul necesar pentru a forma carburi care dă rezistență și permite o întărire eficientă prin tratament termic.
Crom (0,80-1,10%): Cromul crește semnificativ întăribilitatea oțelului, permițându-i să formeze o structură martensitică la adâncimi mai mari în timpul călirii. De asemenea, contribuie la o rezistență îmbunătățită la revenire și la o ușoară rezistență la coroziune.
Molibden (0,15-0,25%): Molibdenul îmbunătățește întărirea, contribuind în special la rezistență și tenacitate ridicate la temperaturi ridicate. De asemenea, joacă un rol cheie în reducerea la minimum a fragilizării la temperatură.
Factorul de formă „Bară rotundă” este semnificativ din punct de vedere industrial din mai multe motive cheie:
Simetrie de rotație: Forma cilindrică este în mod inerent ideală pentru orice componentă rotativă. Este punctul de plecare pentru arbori, osii, știfturi și role, unde forțele sunt distribuite uniform în jurul unei axe centrale. Această simetrie simplifică echilibrarea și analiza stresului.
Eficiență în fabricație: Barele rotunde sunt perfect potrivite pentru procese de prelucrare precum strunjirea, alezarea și șlefuirea pe strung, care este una dintre cele mai comune și mai eficiente operațiuni de prelucrare a metalelor. Secțiunea transversală-consecventă permite alimentarea continuă în mașinile automate cu șuruburi și strunguri CNC.
Versatilitate în aprovizionare: 4140 de bare rotunde sunt disponibile într-o gamă largă de diametre, de la arbori mici de precizie până la rulouri forjate cu diametru mare-, făcându-l o materie primă universală pentru piese de toate dimensiunile.
Gestionarea concentrării tensiunii: Spre deosebire de barele cu colțuri ascuțite, o bară rotundă nu are puncte inerente de concentrare a tensiunii de-a lungul lungimii sale, ceea ce o face mai puțin predispusă la inițierea fisurilor de oboseală sub sarcini ciclice de torsiune sau încovoiere.
În esență, aliajul 4140 oferă excelența materialului de înaltă rezistență, tenacitate și rezistență la uzură, în timp ce forma barei rotunde oferă idealul geometric pentru o gamă masivă de componente critice rotative și prelucrate.
2. Cum influențează călibilitatea barei rotunde 4140 tratamentul termic și aplicarea finală, în special în comparație cu un oțel carbon simplu precum 1045?
Călibilitatea este capacitatea unui oțel de a forma martensită la o anumită adâncime în timpul călirii; nu este la fel cu duritatea. Este o proprietate critică care dictează modul în care o secțiune transversală mare-, cum ar fi o bară rotundă, va răspunde la tratamentul termic.
4140 vs. 1045: o comparație de întărire
Oțel carbon 1045: Acesta este un oțel carbon simplu cu aproximativ 0,45% carbon. Are o întărire scăzută datorită absenței elementelor de aliere semnificative precum cromul și molibdenul. Când o bară rotundă cu diametrul mare de -1045 este stinsă, centrul se răcește prea încet pentru a forma martensită, rezultând un produs de transformare ne{-martensitic, cum ar fi perlita. Acest lucru duce la un gradient semnificativ de duritate: suprafața este foarte dura, dar miezul rămâne relativ moale. Aceasta este cunoscută sub numele de „întărire superficială”.
Oțel aliat 4140: Adăugarea de crom și molibden crește dramatic întăribilitatea lui 4140. Aceste elemente mută diagrama de transformare a timpului-temperatura-transformarii (TTT) la dreapta, permițând oțelului să se răcească prin „nasul” curbei la o viteză mult mai lent și să formeze jder. Aceasta înseamnă că, atunci când o bară rotundă de 4140 de același diametru este stinsă, transformarea martensitică are loc la o adâncime mult mai mare, rezultând un profil de duritate și rezistență mai uniform pe întreaga secțiune transversală-.
Implicații pentru tratamentul termic și aplicarea:
Pentru componente cu diametru mare-: dacă trebuie să realizați un arbore cu diametru critic de 3-inchi care necesită rezistență ridicată pe tot parcursul miezului său, 1045 ar fi o alegere proastă. Miezul său moale și slab ar putea duce la defecțiuni sub sarcini mari de torsiune sau încovoiere. 4140, cu călibilitatea sa superioară, poate fi întărit până la capăt pentru a oferi proprietăți mecanice consistente de la suprafață la centru.
Controlul proprietăților: întăribilitatea ridicată a 4140 oferă aparatului de tratare termică mai multă flexibilitate. Permite utilizarea unui agent de stingere mai puțin sever (cum ar fi uleiul în loc de apă), care reduce riscul de distorsiune și fisurare, obținând totuși structura martensitică dorită.
Selecția finală a aplicației: bara rotundă 4140 este specificată pentru aplicații de-performanță înaltă, cum ar fi roți dințate, axe de lucru grele, șuruburi-de înaltă rezistență și axuri de mașini-unelte în care fiabilitatea și rezistența uniformă nu sunt-negociabile{. 1045 este potrivită pentru piese mai mici, doar componentele care nu sunt{{6}duritate sau prin inducție este necesară întărire) și rezistența miezului este mai puțin importantă.
3. Care sunt diferențele cheie dintre bara rotundă-laminată la cald (HR),-trasă la rece (CD) și Precision Ground 4140 și cum afectează alegerea prelucrarea și costul?
Procesul de fabricație aplicat unei bare rotunde 4140 după producția inițială își modifică drastic proprietățile, toleranțele și costurile-furnizate, făcând alegerea critică pentru aplicația finală.
| Tip | Laminat-la cald (HR) | Cold-Drawn (CD) | Teren de precizie |
|---|---|---|---|
| Proces | Rulată la temperatură ridicată, apoi recoacetă. | Bara-laminată la cald este murată, apoi trasă printr-o matriță la temperatura camerei. | Bara trasă sau întoarsă este măcinată fără centru până la un diametru precis. |
| Finisaj de suprafață | Aspru, cu strat de sol decarburat. | Neted, luminos și uniform. | Foarte neted, strălucitor și fără cusur. |
| Toleranță dimensională | Lat/Loose (de exemplu, ±0,010" sau mai mult). | Strâns (de exemplu, ±0,001" până la ±0,005"). | Foarte strâns/chirurgical (de exemplu, ±0,0005"). |
| Proprietăți mecanice | Moale, ductil, limită de curgere mai mică. | Întărit-la deformare, putere de curgere cu ~10-15% mai mare, prelucrabilitate bună. | Proprietăți ale barei CD sau HR de bază, cu suprafață îmbunătățită. |
| Cost | Cel mai scăzut | Moderat | Cel mai înalt |
| Aplicații primare | Piese pentru forjare ulterioară, prelucrare extensivă sau tratament termic final. | Prelucrari generale, tije hidraulice de piston, suruburi, unde este nevoie de finisare/toleranta buna. | Arbori de precizie, rulmenți, role pentru aplicații cu viteză mare-fără prelucrare. |
Impactul asupra prelucrării și costurilor:
Laminat la cald-: cea mai economică alegere, dar suprafața aspră și toleranțele slabe înseamnă că este necesară mai multă prelucrare pentru a obține o dimensiune și un finisaj final. Suprafața decarburată trebuie prelucrată complet dacă proprietățile suprafeței piesei finale sunt critice.
Cold-Drawn: opțiunea „mergi-la” pentru majoritatea proiectelor de prelucrare. Finisajul îmbunătățit al suprafeței și toleranțele mai strânse reduc timpul și costurile de prelucrare. Întărirea prin deformare oferă, de asemenea, o mai bună formare a așchiilor în timpul prelucrării. Cu toate acestea, tensiunile reziduale de la trefilarea la rece pot provoca distorsiuni dacă piesa este prelucrată asimetric, necesitând uneori o recoacere-de reducere a tensiunii în prealabil.
Precision Ground: Acesta este un produs premium utilizat atunci când nu este planificată nicio prelucrare suplimentară pe diametru. Este o soluție „gata-de utilizat” pentru aplicații de-înaltă precizie. Costul este mare, dar elimină necesitatea șlefuirii finisării, economisind operațiuni secundare.
4. Descrieți un ciclu tipic de tratament termic de călire și revenire pentru o bară rotundă 4140 destinată unui arbore-de înaltă rezistență. Ce proprietăți mecanice se obțin?
Pentru o aplicare a arborelui cu -rezistență ridicată, obiectivul este de a obține un echilibru optim de rezistență ridicată, tenacitate bună și rezistență la oboseală. Este utilizat un proces standard de călire și temperare (Q&T).
Pasul 1: Austenitizare și stingere
Bara rotundă 4140 este încălzită uniform într-un cuptor la temperatura sa de austenitizare, de obicei între 1550 grade F și 1650 grade F (843 grade - 899 grade ). Se menține la această temperatură suficient de mult pentru a obține o microstructură austenitică uniformă pe tot parcursul.
Batonul este apoi stins rapid într-un mediu uleios. Uleiul este preferat în detrimentul apei pentru 4140, deoarece întăribilitatea sa mare permite o stingere mai lentă, ceea ce reduce la minimum riscurile de deformare și crăpare. Această transformare rapidă are ca rezultat o microstructură foarte dura și fragilă, cunoscută sub numele de martensită, cu o duritate ca-stinsă de aproximativ 55-60 HRC.
Pasul 2: Călirea
Piesa fragilă, pe măsură ce-s-a stins, este reîncălzită imediat la o anumită temperatură de revenire. Temperatura selectată controlează direct echilibrul final de duritate și duritate.
Pentru un arbore cu rezistență mare-, un interval comun de revenire este de 800 grade F - 1000 grade F (427 grade - 538 grade ). Piesa este menținută la această temperatură pentru un timp suficient (de obicei, 1 oră pe inch de grosime).
În timpul călirii, martensita instabilă se transformă în „martensită temperată”. Carbonul precipită pentru a forma carburi fine, dispersate, ameliorând tensiunile interne și crescând dramatic duritatea și ductilitatea, reducând în același timp duritatea.
Proprietăți mecanice rezultate (pentru revenire la ~800 grade F / 427 grade):
Duritate: 40 - 45 HRC
Rezistența la tracțiune: 180,000 - 200,000 psi (1240 - 1380 MPa)
Limita de curgere: 165,000 - 185,000 psi (1140 - 1275 MPa)
Alungire: 13 - 18%
Rezistență la impact (Charpy V-Notch): 20 - 40 ft-lb (27 - 54 J)
Această combinație de proprietăți face ca arborele 4140 să fie capabil să transmită un cuplu mare, să reziste la oboseala la îndoire și să reziste la sarcini de șoc fără fracturi fragile.
5. În ce industrii cu-stres ridicat este cea mai răspândită bara rotundă 4140 și pentru ce componente specifice este utilizată?
Răspuns:
Bara rotundă 4140 este un material de bază în industriile în care defecțiunea nu este o opțiune și componentele sunt supuse la solicitări mecanice extreme, la oboseală și la uzură.
Auto și sport cu motor:
Componente: arbori cotiți, arbori de punți, biele, știfturi de suspensie și elemente de fixare-de înaltă performanță.
Motiv: raportul său ridicat de rezistență-la-greutate și rezistența excelentă la oboseală sunt esențiale pentru componentele care suferă milioane de cicluri de încărcare. În curse, fiabilitatea sa în condiții de stres ridicat este primordială.
Aerospațial:
Componente: componente ale trenului de aterizare, suporturi de motor, bare de torsiune și diverse știfturi și șuruburi de mare{0}}rezistență.
Motiv: în timp ce aliajele premium, cum ar fi 4340 sau 300M, sunt folosite pentru cele mai critice piese, 4140 servește în numeroase aplicații structurale secundare în care sunt apreciate performanța și rentabilitatea dovedite.
Petrol și gaze:
Componente: Sub-uri de foraj, îmbinări pentru scule, tije de supapă și arbori de pompă pentru echipamentele de fond și de suprafață.
Motiv: 4140 oferă rezistența la curgere și duritatea necesare pentru a face față sarcinilor imense de torsiune, tracțiune și șoc întâlnite în foraj și producție. Poate fi tratat termic-pentru a îndeplini standardele specifice API (American Petroleum Institute).
Mașini grele și producție:
Componente: tije hidraulice de piston, axe de mașini-unelte, angrenaje și șuruburi mari.
Motiv: pentru tijele pistonului, suprafața netedă a unui-tras la rece 4140 bar este ideală pentru compatibilitatea cu etanșarea, iar rezistența sa suportă presiunea ridicată. Pentru fusuri, uniformitatea și stabilitatea acestuia sub tratament termic asigură precizie și rigiditate.
Exploatare minieră și construcții:
Componente: tije de foraj, arbore pentru transportoare, știfturi pentru legături grele în excavatoare și componente de concasor.
Motiv: rezistența excepțională la abraziune a unei piese 4140 tratate termic{0}}corespunzător oferă o durată de viață lungă în medii extrem de abrazive, în timp ce duritatea sa rezistă la încărcările de impact de la rocă și minereu.
