1. În ce aplicații specifice de procesare a acidului la-înaltă presiune și la-temperatură înaltă este indispensabilă țeava Hastelloy B-3 cu pereți groși și ce proprietăți cheie o fac de neînlocuit?

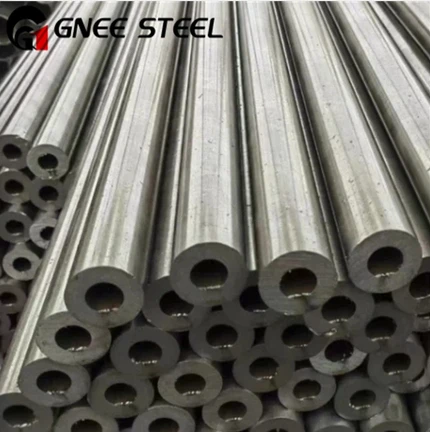

Țeava Hastelloy B-3 cu pereți gros- este soluția concepută pentru cele mai severe medii acide cu energie redusă-în care trebuie să converge presiunea, integritatea structurală și rezistența la coroziune. Este definit ca „pereți gros-” atunci când raportul dintre grosimea peretelui- și-diametrul este semnificativ, de obicei pentru programe de peste 160 sau pentru clasele de conducte de înaltă presiune.
Indispensabilitatea sa constă în următoarele aplicații critice:
Transfer și procesare de-acid clorhidric (HCl) de înaltă presiune: aceasta este aplicația principală. Conducta B{-3 cu pereți groși-peretelui gros este utilizată pentru liniile principale de proces, liniile de alimentare/efluenți ale reactorului și conductele de interconectare în unitățile de sinteză de HCI, decapare și producție de clorură organică. Se ocupă de HCl concentrat, fierbinte, la presiuni care depășesc sute de psi, unde țeava cu pereți subțiri riscă să se rupă și oțelurile inoxidabile standard s-ar coroda catastrofal.
Linii de acid sulfuric și fosforic concentrat fierbinte: în procesele de concentrare a acidului, alchilare și îngrășăminte cu fosfat, țeava B-3 rezistă la coroziune acolo unde rezistența acidului și temperatura elimină majoritatea alternativelor.
Fluxuri de saramură și halogenuri acidificate la presiune înaltă-: în producția de petrol și gaze de-de adâncime sau în procesarea chimică, unde presiunile parțiale ridicate de CO₂/H₂S se combină cu cloruri și pH scăzut, B-3 oferă rezistență la coroziune generală și la fisurarea{{4}dusă de hidrogen orientată spre stres (SOHIC).
Tuburi U-Reactoare și schimbătoare de căldură: ca tuburi în U{-cu pereți-groși-și-schimbătoare de tuburi sau inserții de reactoare, acesta rezistă la presiunea externă (pentru a preveni prăbușirea), coroziunea internă și stresul termic.
Proprietatea de neînlocuit: rezistența sa susținută la coroziune în condiții de tracțiune ridicată. Spre deosebire de multe materiale care suferă o viteză de coroziune semnificativ crescută sau fisurare prin coroziune sub presiune (SCC) sub sarcină, B-3 menține o rată de coroziune extrem de scăzută, previzibilă în reducerea acizilor, chiar și atunci când peretele conductei este supus unor solicitări semnificative ale cercului din cauza presiunii interne. Acest lucru permite o prognoză precisă a duratei de viață rămasă și o funcționare sigură la limitele de proiectare.
2. Care sunt provocările unice metalurgice și de fabricație în producția, sudarea și tratarea termică a țevilor Hastelloy B-3 cu pereți groși-, pentru a asigura proprietățile de grosime?
Dimensiunea „-gros” transformă fabricarea standard într-un exercițiu metalurgic complex, în primul rând datorită sensibilității B-3 la istoria termică.
Provocare în producție – Prin-omogenitatea grosimii: producerea de țevi cu pereți groși-fara sudură prin extrudare sau pilgerare trebuie să se asigure că aliajul de nichel-molibden este prelucrat uniform și curățat prin soluție. Miezul peretelui trebuie să se răcească la o viteză suficientă în timpul stingerii finale cu apă pentru a se potrivi cu microstructura straturilor exterioare. Răcirea lentă la miez poate duce la segregarea liniei centrale sau la precipitarea fazelor intermetalice fragile (de exemplu, Ni₄Mo), creând un plan vulnerabil prin secțiunea-transversală a țevii.
Provocarea sudării – Gestionarea zonei afectate-de căldură masivă (HAZ): sudarea unei țevi groase B-3 (de exemplu, o sudură cap la cap circumferențială) necesită depunerea unui volum mare de metal de sudură. Aportul de căldură intens și susținut creează o HAZ profundă care trece prin intervalul critic de temperatură de fragilizare (aproximativ . 1200 grade F – 2000 grade F / 650 grade – 1095 grade) pentru o perioadă lungă de timp. Fără un control precis, acest lucru poate cauza:
Sudarea metalului și fisurarea HAZ: Datorită microfisurării din fazele precipitate.
Knife-Line Attack: o bandă îngustă de material puternic corodat în zona ZAZ adiacentă sudurii, cauzată de sensibilizarea localizată.
Strategie de atenuare – Tratamentul termic post-sudură critic (PWHT): pentru secțiunile cu pereți-groși, o recoacere completă cu soluție locală a zonei de sudură este adesea obligatorie-nu opțională. Aceasta implică încălzirea prin inducție sau cuptor a întregii regiuni de sudură până la intervalul de soluționare (1950-2050 grade F / 1065-1120 grade), urmată de călire rapidă, controlată. Aceasta redizolvă precipitatele dăunătoare și restabilește rezistența la coroziune. Detensionarea la temperaturi intermediare este interzisă deoarece ar garanta fragilizarea.
3. Pentru aplicațiile de service acru care conțin H₂S, ce cerințe suplimentare privind materialele și protocoalele de testare se aplică conductei cu pereți groși Hastelloy B-3 dincolo de specificațiile standard ASTM/ASME?
În timp ce B-3 este adesea selectat pentru rezistența sa la acizi, utilizarea sa în medii cu petrol și gaze acid (conținând H₂S) impune cerințe suplimentare stricte guvernate de standarde precum NACE MR0175/ISO 15156.
Cerințe suplimentare cheie:
Controlul durității maxime: Cea mai importantă specificație este un plafon de duritate strict, de obicei mai mic sau egal cu 22 HRC (Rockwell C) sau 237 HB (Brinell). Duritatea este un proxy direct pentru rezistența și susceptibilitatea la fisurarea prin stres cu sulfuri (SSC). Această limită trebuie verificată pe suprafețele exterioare și interioare ale țevii finite și pentru pereții grei, potențial la mijlocul-peretelui.
Practică îmbunătățită de topire: țevile pentru servicii critice de acru trebuie adesea să fie produse din material topit prin electro-retopirea zgurii (ESR) sau topirea prin inducție în vid (VIM). Aceste procese reduc incluziunile și îmbunătățesc omogenitatea, minimizând punctele de inițiere pentru SSC.
Evaluare microstructurală: certificările necesită adesea un raport metalografic care să arate o microstructură complet austenitică, lipsită de precipitați{0}, care demonstrează că soluția de recoacere a fost eficientă pe toată grosimea peretelui.
Testare SSC (dacă este specificat de către operator): pentru cele mai critice servicii, materialul țevii poate avea nevoie să treacă de teste standardizate, cum ar fi NACE TM0177 Metoda A (Test de tracțiune) sau Metoda C (C-Test de inel) într-un mediu acru simulat. Cupoanele de testare sunt extrase din peretele real al țevii pentru a reprezenta proprietățile sale prin-grosimi.
Documentația de achiziție trebuie să precizeze în mod explicit conformitatea cu clauza NACE/ISO relevantă. Certificatul de testare la frecare (MTC) trebuie să raporteze valorile reale de duritate și să includă adesea o declarație de conformitate din partea producătorului.
4. Cum influențează caracteristica de dilatare termică a conductei cu pereți groși Hastelloy B-3 designul sistemului de conducte, în special atunci când se conectează la echipamente din diferite materiale?
Coeficientul de dilatare termică (CTE) este un parametru critic de proiectare adesea trecut cu vederea până la producerea defecțiunii. Hastelloy B-3 are un CTE relativ ridicat (aproximativ 9,9 µm/m· grade sau 5,5 µin/in· grade F între 20-100 grade). Acesta este semnificativ mai mare decât cel al oțelului carbon (~6,5 µin/in·grad F) și al oțelurilor inoxidabile duplex (~5,5 µin/in·grad F), dar similar cu alte aliaje de nichel austenitic.
Implicații de proiectare pentru țeavă cu pereți-groși:
Creștere termică ridicată: pentru curse lungi și drepte care funcționează la temperaturi ridicate (de exemplu, 300 de grade / 572 de grade F), o țeavă B-3 cu pereți grosi-se va extinde considerabil mai mult decât o structură de susținere din oțel carbon. Acesta trebuie să fie adaptat cu ghidaje pentru țevi, ancore și bucle de expansiune sau burduf proiectate corespunzător. Rigiditatea mare a peretelui gros crește amploarea forțelor de reacție generate dacă această expansiune este restrânsă.
Expansiune diferențială la conexiuni: Acesta este cel mai frecvent punct de defecțiune. Dacă o țeavă B-3 este fixată direct la o duză pe un vas din oțel carbon sau oțel slab aliat fără flexibilitate, încălzirea va face ca flanșa B-3 să se smulgă cu o forță mai mare decât flanșa din oțel. Acest lucru poate duce la:
Scurgerea garniturii
Supratensionarea și crăparea duzei materialului mai slab
Oboseala șuruburilor
Strategii de atenuare: Proiectarea sistemului trebuie să includă rosturi de dilatare, racorduri flexibile pentru furtunuri sau bucle de conducte proiectate pentru a absorbi mișcarea diferențială. Pentru conexiunile directe flanșă-la-flanșă, este esențială o aliniere detaliată a flanșei și o analiză a sarcinii șuruburilor la temperatura de funcționare. Folosirea unei bucăți de tranziție sau proiectarea conexiunii astfel încât să fie în punctul neutru al sistemului (punctul cu cea mai mică mișcare) sunt practici comune.
5. Din punct de vedere al ciclului de viață și al filozofiei de inspecție, de ce este adesea specificată conducta Hastelloy B-3 cu pereți groși pentru proiectele cu „aport de coroziune” în locul liniilor cu pereți subțiri intensive non-de examinare distructivă (NDE)?
Această alegere reprezintă o filozofie fundamentală de inginerie: proiectarea pentru siguranță inerentă, măsurabilă și longevitate previzibilă, comparativ cu proiectarea la un prag minim cu monitorizare intensivă.
Filosofia „Ademnizației de coroziune” cu pereți gros-B-3:
Rata de coroziune previzibilă: Într-un mediu acid reducător cunoscut, B-3 prezintă o rată generală de coroziune foarte scăzută și stabilă (adesea < 5 mpy/0,13 mm pe an). Inginerii pot specifica o grosime suplimentară a peretelui (de exemplu, 3-6 mm dincolo de cerințele de presiune) ca „aport de coroziune” sacrificial.
Management simplificat al ciclului de viață: peste o durată de viață de proiectare de 20–30 de ani, grosimea peretelui scade lent. Integritatea este gestionată prin scanare simplă și periodică cu ultrasunete (UT) în locații de monitorizare desemnate. Grosimea peretelui rămas este întotdeauna cunoscută, iar retragerea este planificată și previzibilă, evitând eșecurile bruște.
Povara și riscul NDE reduse: Reduce dependența de detectarea defectelor localizate evazive. În timp ce baza NDE (UT pentru laminate, RT pentru suduri) este încă efectuată, peretele gros oferă un tampon de siguranță robust împotriva defectelor mici, nedetectate sau a condițiilor minore, neprevăzute.
Contrast cu design intensiv-cu pereți subțiri, NDE-: o țeavă cu pereți-subțiri, proiectată la o grosime care conține presiunea minimă-, nu are toleranță pentru coroziune. Integritatea sa depinde in totalitate de materialul impecabil si sudurile perfecte, verificate prin radiografie 100% si UT avansat. Orice coroziune sau defect nedetectat duce direct la o scurgere. Această abordare are costuri de inspecție inițiale mai mari și prezintă un risc mai mare-pe termen lung din cauza mecanismelor de coroziune localizate neașteptate.
Pentru liniile acide critice, greu de acces-{-sau cu-consecințe mari, siguranța operațională și marja de siguranță oferite de conducta B{-3 cu pereți groși și cu o toleranță de coroziune justifică costul inițial mai mare al materialului. Transformă activul într-o componentă previzibilă, cu întreținere redusă-, cu o previziune clară-de sfârșit de viață.
