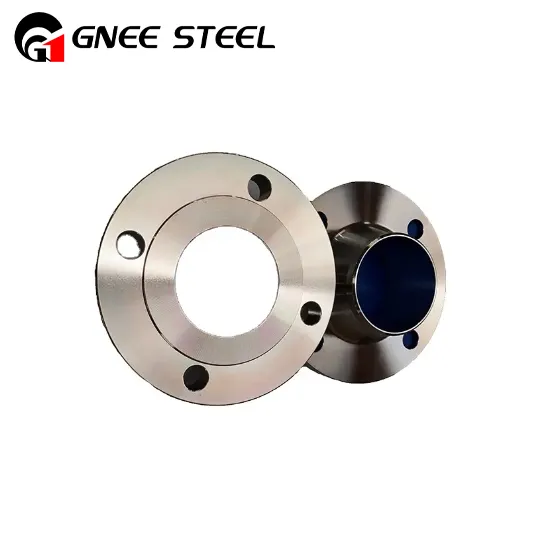

Flanse de sudura prin soclu
Flanșele de sudură cu mufă sunt părți minuscule ale unealtei și, prin urmare, sunt utilizate în recipiente de țevi mai mici. Ele pot fi introduse cu ușurință în duza țevii. Flanșele de sudură prin priză necesită utilizarea sudurilor de filet pe zona superioară a țevii. Asta pentru a le ascunde. Flanșele de sudură cu mufă au suprafețe multiple care pot fi utilizate în funcție de nevoile utilizatorului.
Trimite anchetă
Vorbeste acum
În calitate de furnizor și producător de top în China, GNEE Steel oferă produse din aliaje pe bază de nichel-eficiente din punct de vedere al costurilor.
- Trimiteți e{0}}e-mail:ss@gneesteel.com
- Tel:+8615824687445
Introducerea Produsului
Flanșele de sudură cu mufă sunt conectate la țevi folosind o sudură cu un singur unghi realizată pe exteriorul flanșei de oțel. Conform ASME B31.1, pentru a utiliza o flanșă de sudură cu mufă pentru conexiunile cu flanșă industrială, conducta trebuie mai întâi instalată în mufa flanșei până când ajunge la partea inferioară a flanșei și, de asemenea, trebuie ridicată cu 1,6 mm și, în final, sudată. . Flanșele de sudură cu mufă sunt utilizate pentru conducte de înaltă presiune și de dimensiuni mici care nu transmit o cantitate mare de fluide ascuțite.
Specificații standard pentru flanșe de sudură
| numele produsului | Flanse de sudura prin priza|Flanse SW|Flanse SWRF |
|---|---|
| Gama de dimensiuni | 1/2″ (15 NB) până la 48″ (1200NB) |
| Clasa / Presiune nominală | 150#, 300#, 600#, 900#, 1500#, 2500#, PN6, PN10, PN16, PN25, PN40, PN64 etc. |
| Standarde / Dimensiuni | ANSI/ASME B16.5, B16.47 Seria A și B, B16.48, BS4504, BS 10, EN-1092, DIN, BS, GOST, MSS SP{-44, ISO70051, JISB2220, BS 1560-3.1, API7S-15, API7S{-43, API605 |
| Tipuri de față cu flanșă / Tip de conexiune | Flanșă cu față plată (FF), flanșă cu față înălțată (RF), flanșe de îmbinare inelară (RTJ), flanșe de îmbinare suprapusă, flanșă tată și femelă (M&F), flanșă mare și mică cu canelură (T&G) |
| Dimensiuni | ANSI B16.5, ANSI B16.47 Seria A și B, ASA, API-605, MSS SP44, AWWA, Desene personalizate |
| Design personalizat | Conform desenului dvs.|AS, BS, ANSI, DIN, JIS|Configurații egale și reducătoare |
| Certificate de testare a materialelor (MTC) | Conform EN 10204 3.2 și EN 10204 3.1, certificate de testare care certifică NACE MR0175, NACE MR0103 |
| Certificate de testare | Raport de testare radiografie 100%, EN 10204/3.1B, certificat de materii prime, raport de inspecție terță parte etc. |
| Teste | Mașină de testare hidrostatică, spectrograf cu citire directă, detector de defecte transonice UI, detector de raze X, detector de particule magnetice |
| Echipamente/Masini | Mașină de presat, mașină de împingere, mașină de îndoit, mașină de sablare, mașină de teșire electrică etc. |
| Strat | Vopsea antirugina, vopsea neagră ulei, galben transparent, zincat, galvanizat la rece și la cald |
| Origine | China |
| Aplicații/Utilizare | Offshore, câmp petrolier, construcții navale, sistem de apă, gaze naturale, proiecte de conducte, energie electrică etc. |
Specificații de calitate ale flanșelor de sudură cu priză
| Flanșe cu suprafață ridicată din oțel inoxidabil | |
| Standard | ASTM A182, A240 |
| Note | F 304, 304L, 304H, 316, 316Ti, 316H, 316L, 316LN, 309S, 309H, 310S, 310H, 317, 317L, 321, 321H, 316L, 316L, 316L, 310S, 310H, 317L |
| Flanșe cu suprafață înălțată din oțel carbon | |
| Standard | ASTM A105 |
| Note | Gr. F42,46,52,56,60,65,70 |
| Flanșe cu suprafață ridicată din oțel aliat | |
| Standard | ASTM A182 |
| Note | F1,F5,F9,F11,F22,F91 |
| Flanșe cu suprafață înălțată din oțel aliat de nichel | |
| Standard | ASTM SB564, SB160, SB472, SB162 |
| Note | Nichel 200 (Nr. UNS N02200), Nichel 201 (Nr. UNS N02201), Monel 400 (Nr. UNS N04400), Monel 500 (Nr. UNS N05500), Inconel 800 (Nr. UNS N08800), Inconel 825 (Nr. N08825), Inconel 600 (Nr. UNS N06600), Inconel 625 (Nr. UNS N06625), Inconel 601 (Nr. UNS N06601), Hastelloy C 276 (Nr. UNS N10276), aliaj 20 (Nr. UNS). |
| Flanșe cu suprafață ridicată din aliaj de cupru | |
| Standard | ASTM SB 61, SB62, SB151, SB152 |
| Note | Nr. UNS C 70600 (Cu-Ni 90/10), C 71500 (Cu-Ni 70/30), Nr. UNS C 10100, 10200, 10300, 10800, 12000, 12200, |
| Flanșe cu suprafață ridicată din oțel duplex | |
| Standard | ASTM A182, A240 |
| Note | UNS F 44, F 45, F51, F 53, F 55, F 60, F 61 |
Testarea produselor
Ambalare și transport
